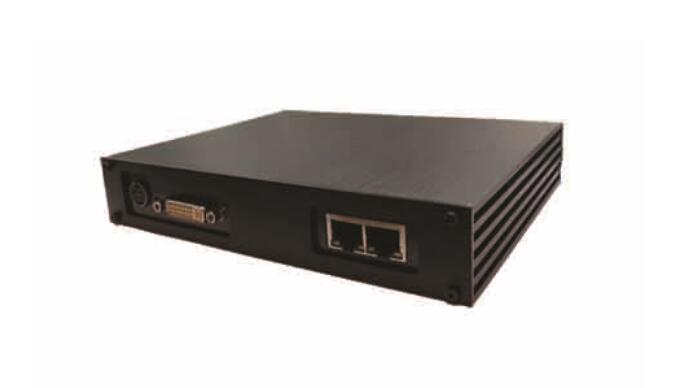

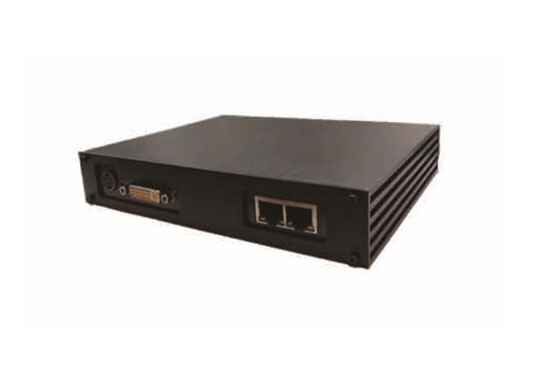

Output Node DVI高清輸出節點是多媒體云交換管理平臺的視頻接口設備，通過數據交換的模式，采用專用無壓縮格式進行傳輸，接收來自各個輸入節點的視頻數據，轉換成高清視頻信號輸出到顯示終端，毫無損失的還原圖像本質。
Output Node DVI高清輸出節點是多媒體云交換管理平臺的視頻接口設備，通過數據交換的模式，采用專用無壓縮格式進行傳輸，接收來自各個輸入節點的視頻數據，轉換成高清視頻信號輸出到顯示終端，毫無損失的還原圖像本質。
主要性能指標
? 輸出接口：24+5針/DVI-I/母接口
? 網絡接口：RJ45*2(雙千兆網口)
? 輸出信號格式：DVI-D全數字TMDS信號
? 輸出信號分辨率最大1920x1200,
? 多臺交換機可以光口交匯級聯
? 單系統支持輸入65535，輸入屏幕支持1024
? 高質量的多屏幕同步，高速運動目標，低延時特性。
? 支持圖像信號局部，單獨開窗拼接、跨屏漫游和投影融合顯示。
? 支持信號任意拖拽，大屏實時顯示
? 支持單屏64路信號畫中畫開窗要求即插即用,自動格式辨識,雙千兆網絡端口,可以被多媒體云交換管理平臺管理控制。滿足視頻得網絡交換。標準6類線傳輸。單機可以顯示最大64路視頻輸入視頻源。
1、 網絡視頻系統中每個節點是獨立的實體設備，個別節點出現故障不會影響整個系統的跨屏漫游縮放功能，只需對故障節點進行簡單置換;
2、 故障時不需要整機拆卸操作，過程用時不超過五分鐘且不影響系統的整體運行;
3、 系統中管理服務器掉線或無法控制，不影響輸入和輸出節點的正常使用，應保持現有的活動圖像狀態，不接受管理服務器或視頻服務器掉線后黑屏的現象。
4、 輸出分辨率可支持1920x1200@60Hz/24位色信號采集，信號處理，傳輸無壓縮，幀率達到60fps，傳輸過程中無任何圖像質量損失，色彩真實，圖像清晰;
5、 系統所有信號數據實現實時處理、實時顯示，端到端延遲不大于65ms;
6、 系統支持標準3840*2160(4K)分辨率，總像素不少于5.8億像素點;
7、 系統應嚴格的幀同步，進行多屏幕的畫面切換時各屏間同步延遲不大于10us，能夠滿足高速動態畫面跨屏顯示的需求;
8、 所有輸入和輸出節點能夠即插即配，且支持圖像熱插拔(即節點斷開網線或信號線后重新接線，圖像可恢復正常顯示);
9、 單系統支持輸入65535，輸出支持1024，采用MAC地址識別;
10、 系統支持標準3840*2160(4K)分辨率，最大像素分辨率最高達到1920x1200x255;
11、 高質量的多屏幕同步，高速運動目標，低延時特性;
12、 系統采用星形以太網結構，輸入和輸出節點通過網線與交換機相連，所有視頻信號和控制信號完全通過網絡傳輸，信號端到端傳輸距離可達200米;
13、 即插即用,自動格式辨識,可以被多媒體交互式管理平臺管理控制。滿足視頻得網絡交換。標準6類線傳輸;
14、 基于數據鏈路層傳輸，具有分配器、長距離傳輸、矩陣、拼接處理器等功能;
15、 需采用通用交換機，不接受定制交換機作為系統傳輸平臺。
16、 支持單屏64路信號畫中畫開窗要求即插即用,自動格式辨識,雙千兆網絡端口,可以被多媒體云交換管理平臺管理控制;
17、 滿足視頻得網絡交換。標準6類線傳輸;
18、 單機可以顯示最大64路視頻輸入源;
